Laboratorio de Ensayos

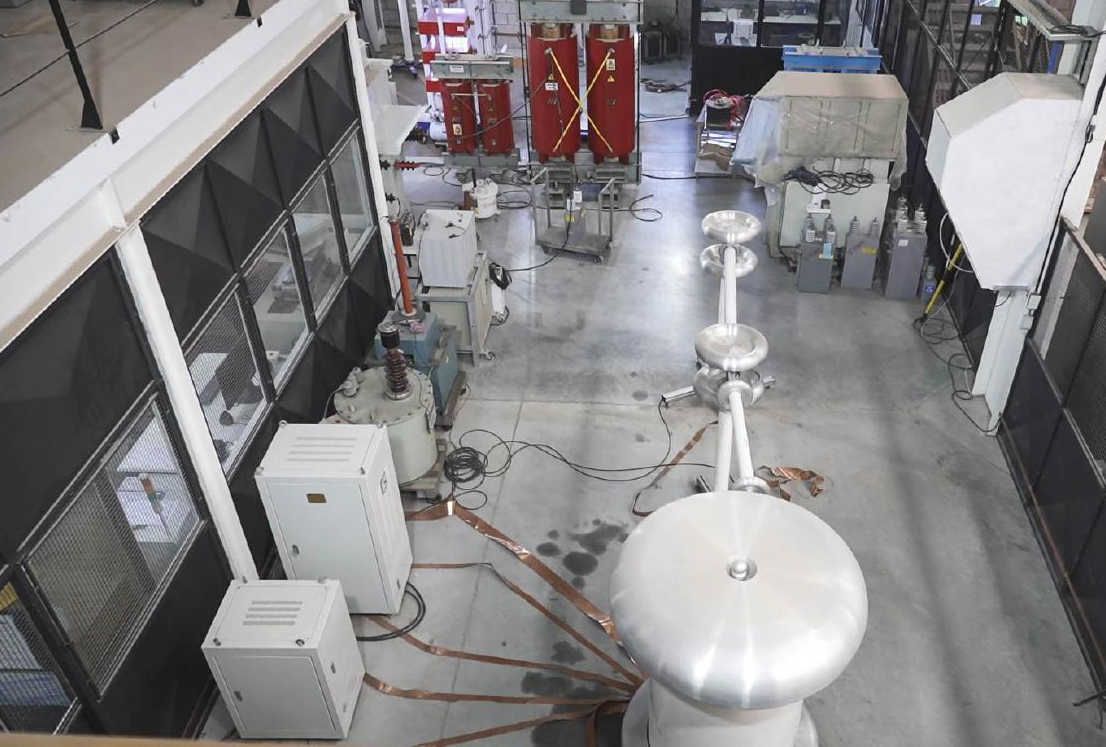

Nuestro Laboratorio de Ensayos y Control de Calidad

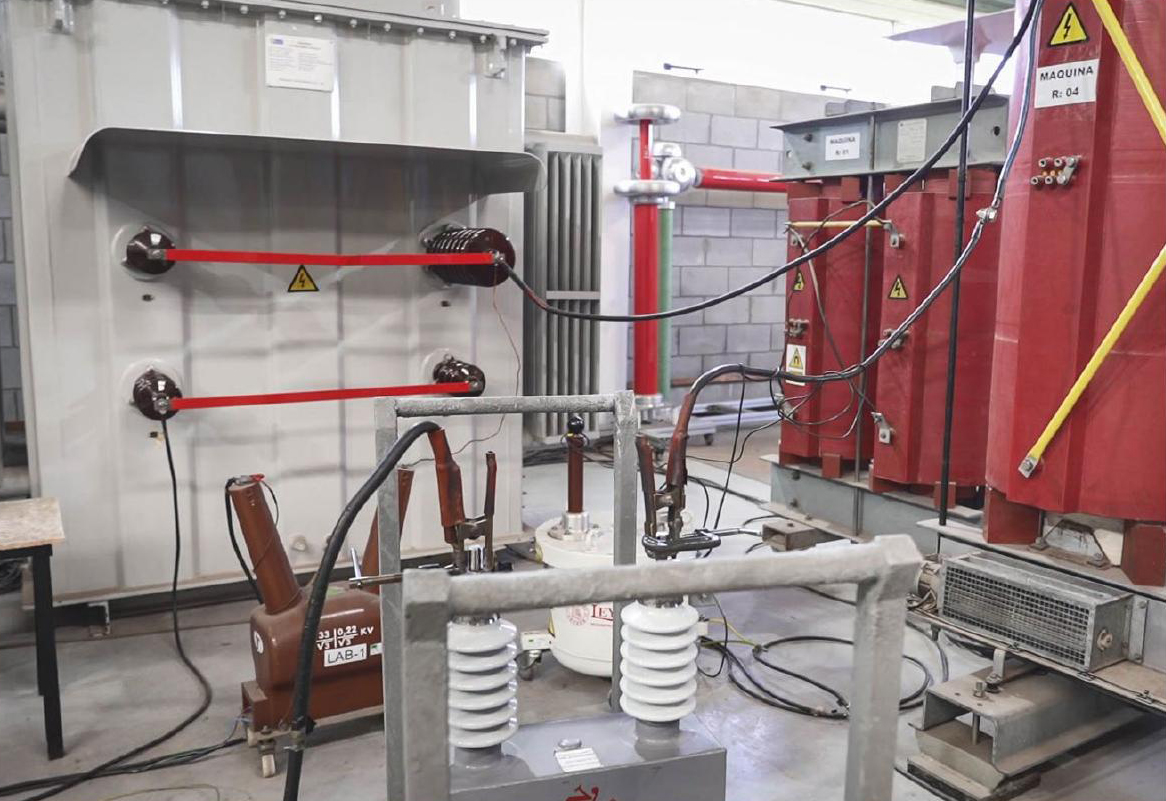

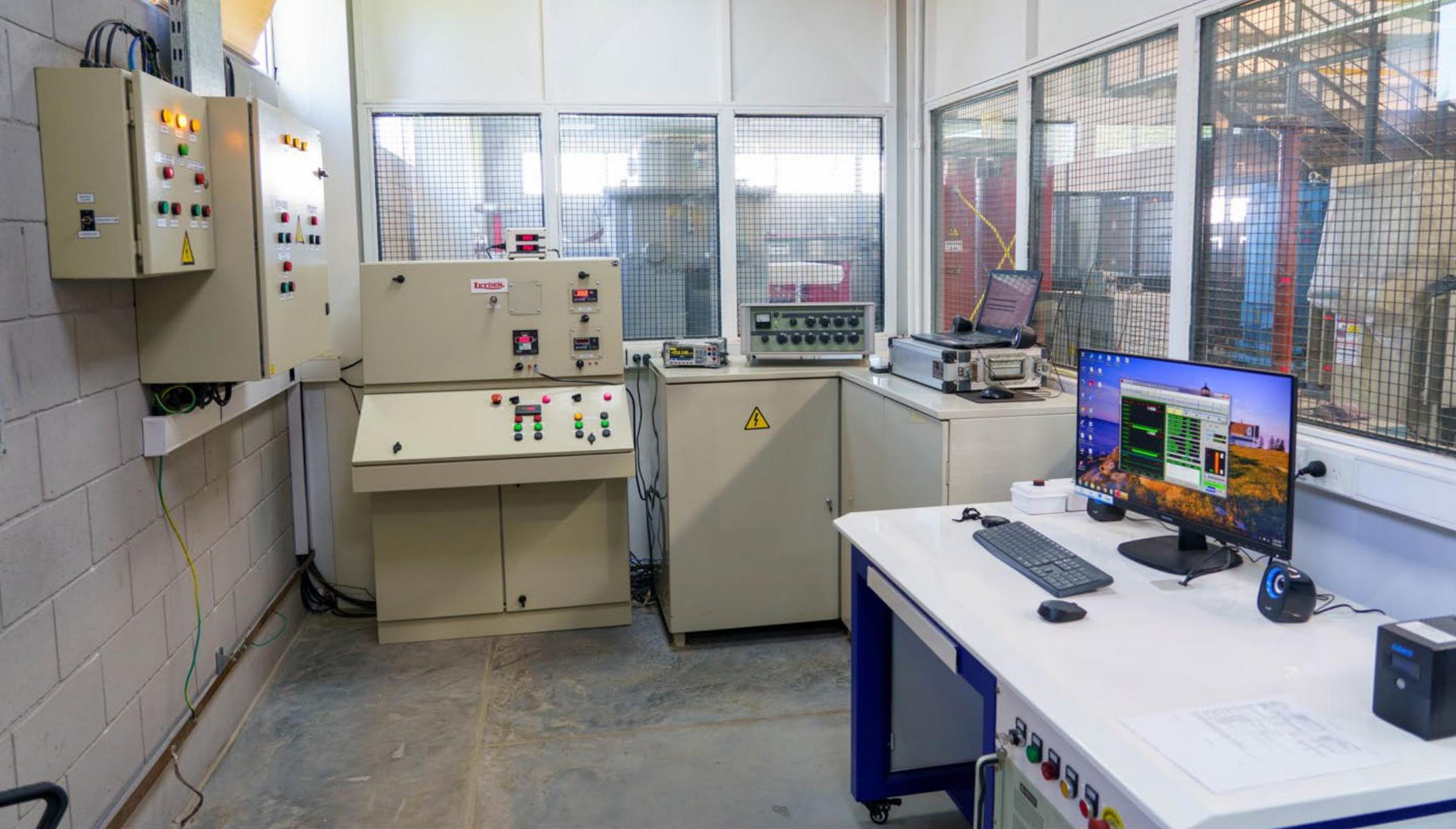

El laboratorio de ensayos de Leyden está equipado para realizar todo tipo de ensayos rutinarios, tales como pruebas de tensión AC o DC de alta tensión.
Los ensayos pueden realizarse en el laboratorio cumpliendo con los requisitos establecidos en las normas internacionales IEC/IEEE.
También pueden realizarse ensayos especiales de acuerdo con las especificaciones de nuestros clientes
Los ensayos rutinarios forman parte del proceso de fabricación de unidades capacitivas y se realizan sobre la totalidad de las unidades. Las pruebas se efectúan siempre con los mismos procedimientos, independientemente de si son supervisadas o no por representantes del cliente.
Normas de fabricación y ensayo de capacitores

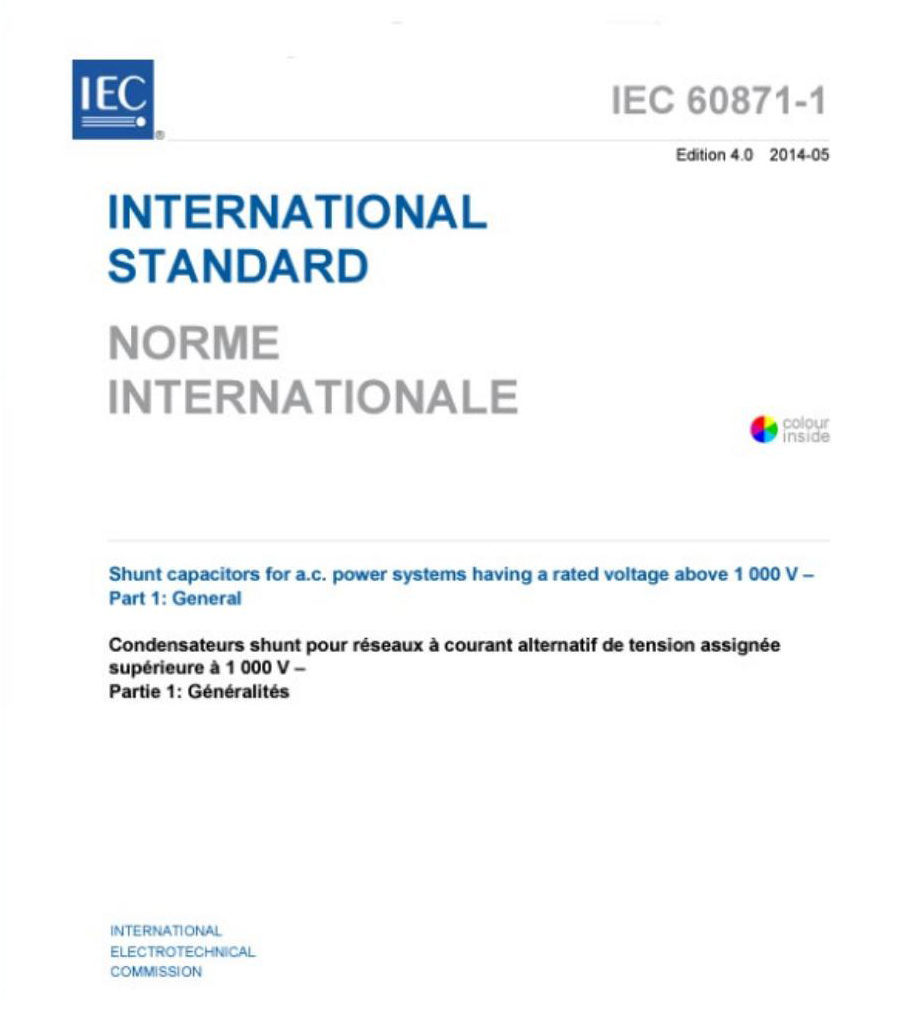

La norma más utilizada para la fabricación y ensayo de capacitores de potencia de alta tensión es IEC 60871 (versión vigente 2014).
Los ensayos de rutina y de tipo aplicables según esta norma se listan a continuación:
6. Clasificación de ensayos:
6.2 Ensayos de rutina
6.3 Ensayos de tipo
6.4 Ensayos de aceptación
6.5 Ensayos especiales
Otras normas:
– NBR 5282
– ANSI-IEEE Std 18
– IRAM 2326

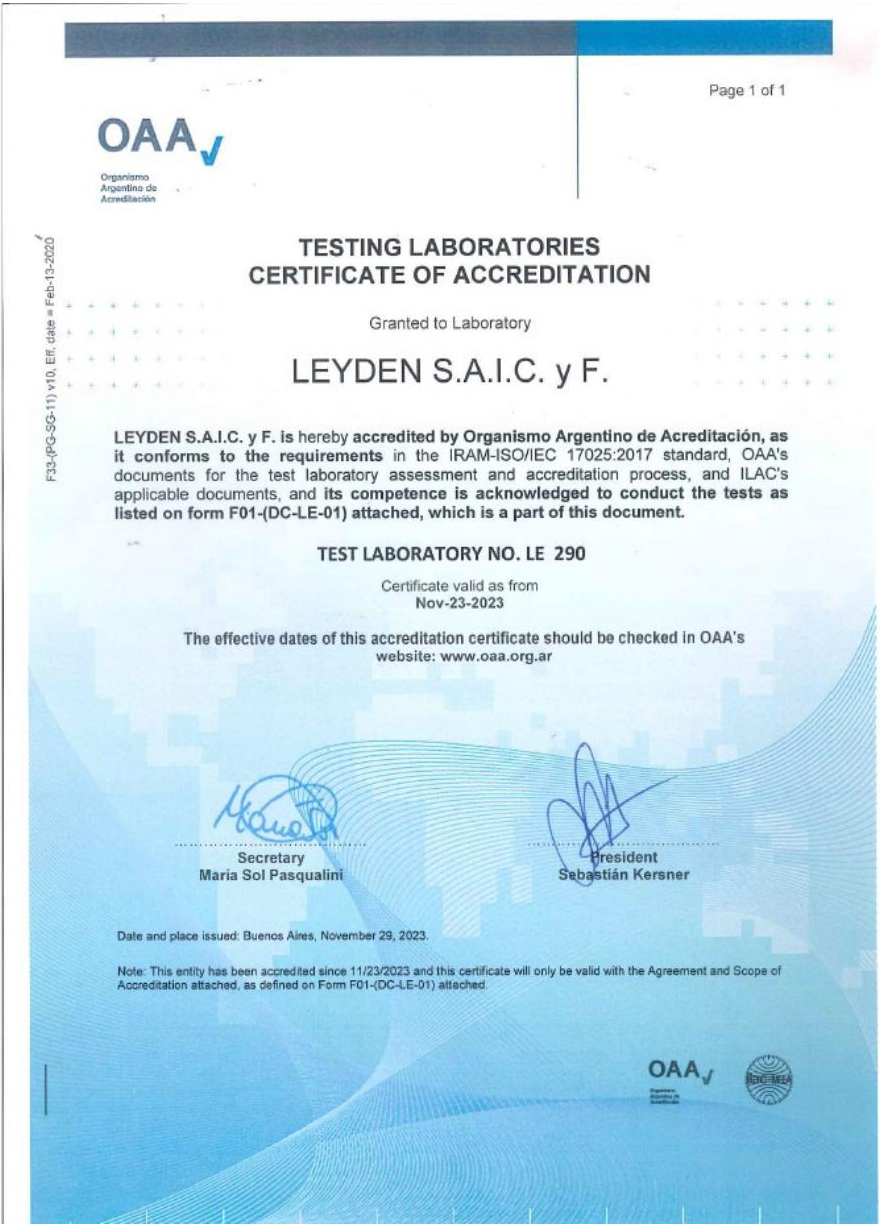

Acreditación por OAA – ISO/IEC 17025-2017

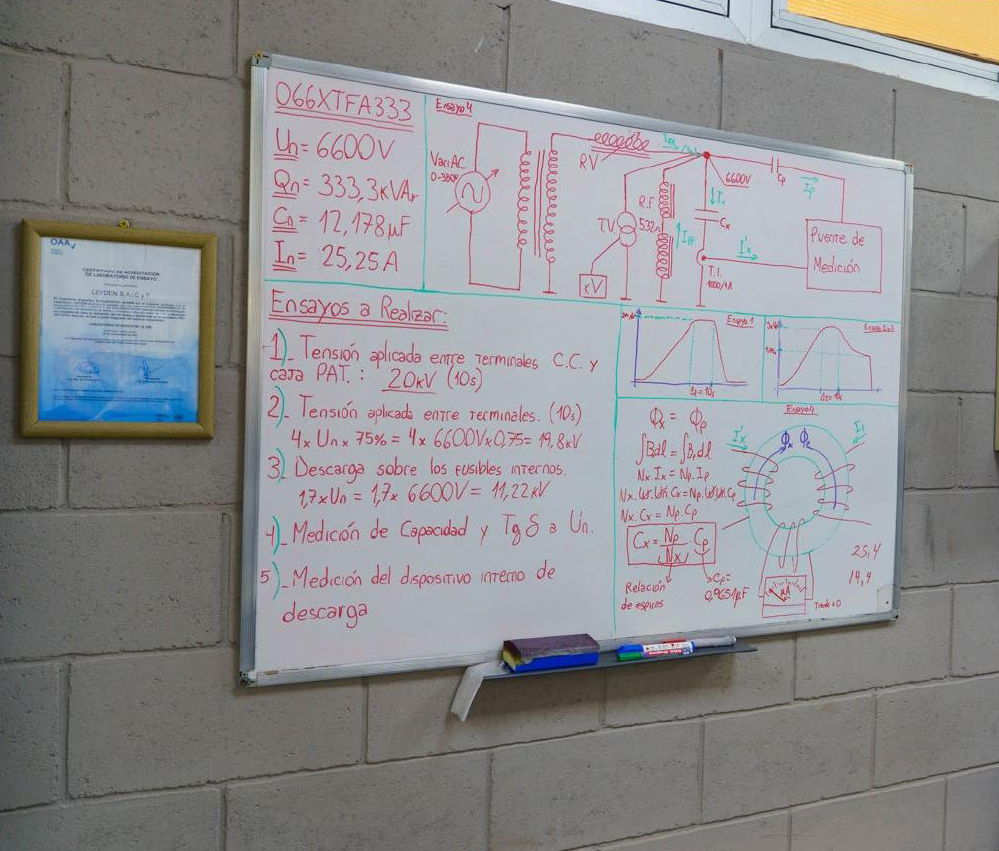

6.2 Ensayos de rutina

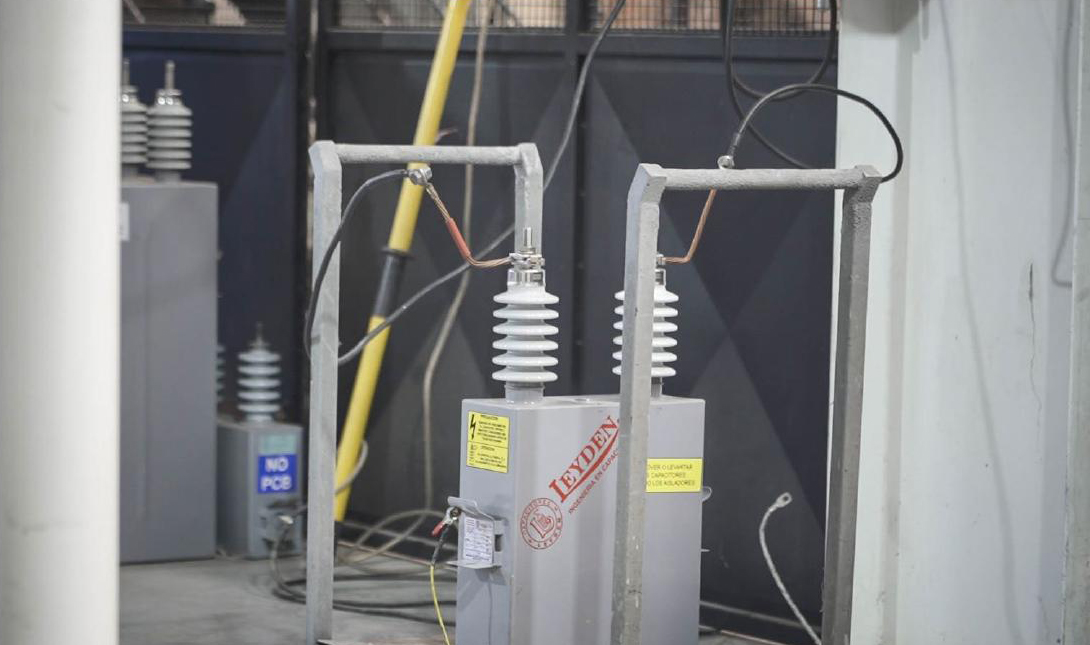

6.2.1) Ensayo de tensión AC entre terminales cortocircuitados y contenedor (Cláusula 10)
El objetivo de este ensayo es verificar que el aislamiento principal entre terminales y carcasa esté correctamente fabricado. La tensión de prueba se aplica entre los terminales (unidos entre sí) y el contenedor.
La duración del ensayo es de 10 segundos.
Valores típicos:
– 38kVca
– 50kVca
– 70kVca.
6.2 Ensayos de rutina
6.2.2) Ensayo de tensión entre terminales (Cláusula 9)
Este ensayo tiene como objetivo verificar la resistencia eléctrica del dieléctrico y detectar posibles elementos débiles.
Ut = 2 x Un (Vac)
Ut = 4 x Un (Vdc)
La duración del ensayo es de 10 segundos.
Nota: La tensión nominal de un capacitor (Un) es el valor eficaz (RMS) de la tensión alterna para la cual el capacitor ha sido diseñado.
6.2 Ensayos de rutina
6.2.3) Ensayo de descarga sobre fusibles internos (IEC 60871-4)
El objetivo de este ensayo es verificar que los componentes de los fusibles y sus uniones de contacto asociadas estén correctamente fabricados.
Ut = 1,7 x Un (Vdc)
Nota: La tensión nominal de un capacitor (Un) es el valor eficaz (RMS) de la tensión alterna para la cual el capacitor ha sido diseñado.
6.2 Ensayos de rutina

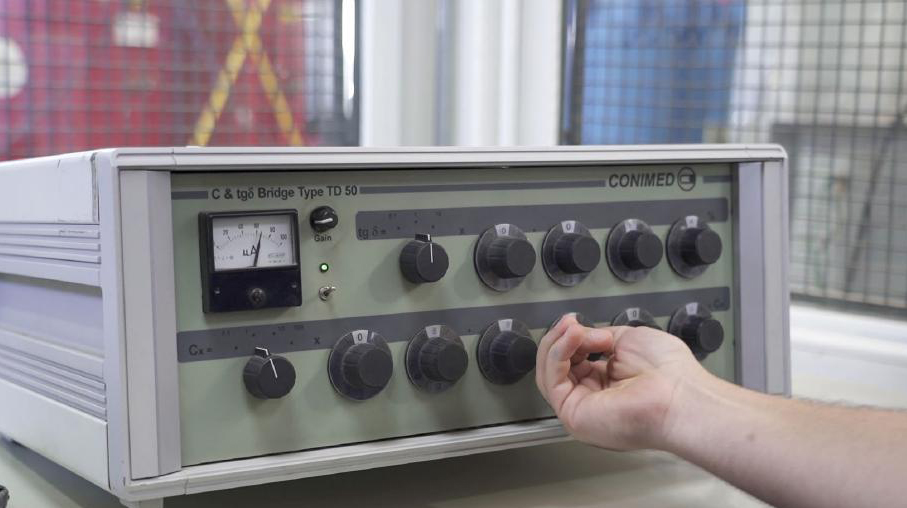

6.2.4) Medición de capacitancia y tangente del ángulo de pérdidas (tan δ) (Cláusulas 7 y 8)
La medición debe realizarse a 0,9 a 1,1 x Un utilizando equipos de alta precisión.
Estas mediciones se realizan simultáneamente.
Nota: La tensión nominal de un capacitor (Un) es el valor eficaz (RMS) de la tensión alterna para la cual el capacitor ha sido diseñado.
6.2 Ensayos de rutina

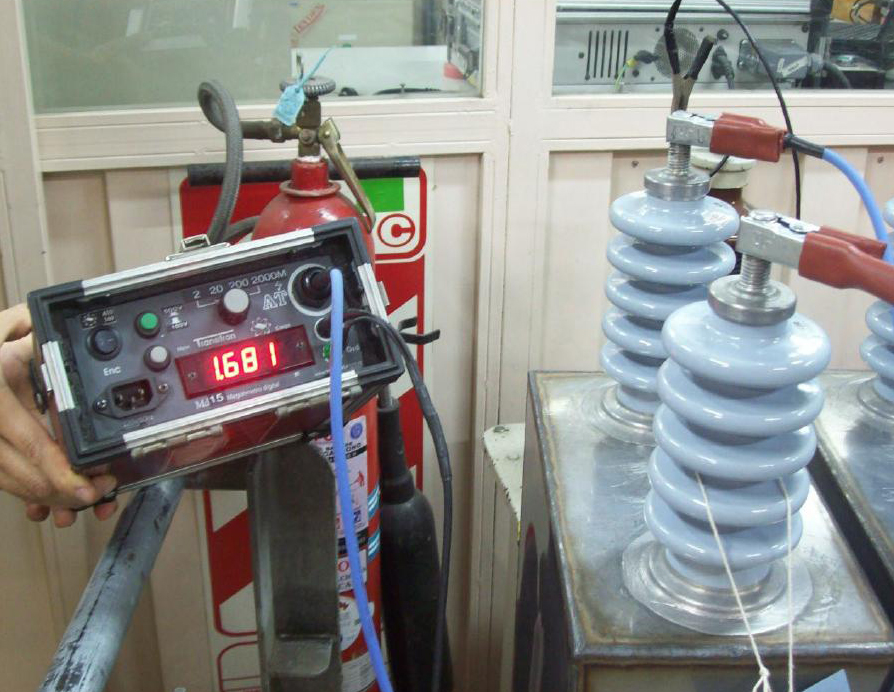

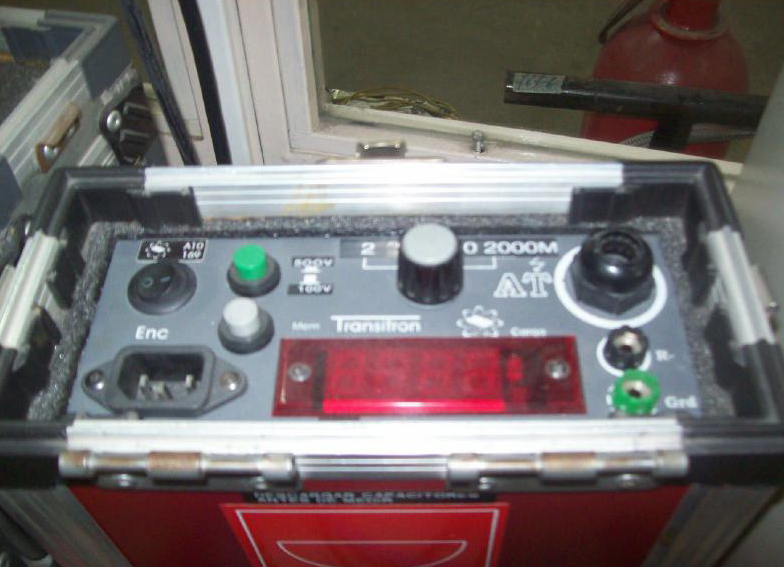

6.2.5) Ensayo del dispositivo de descarga interna (Cláusula 11)
El ensayo consiste en medir el valor de resistencia del dispositivo de descarga interna.
6.2 Ensayos de rutina

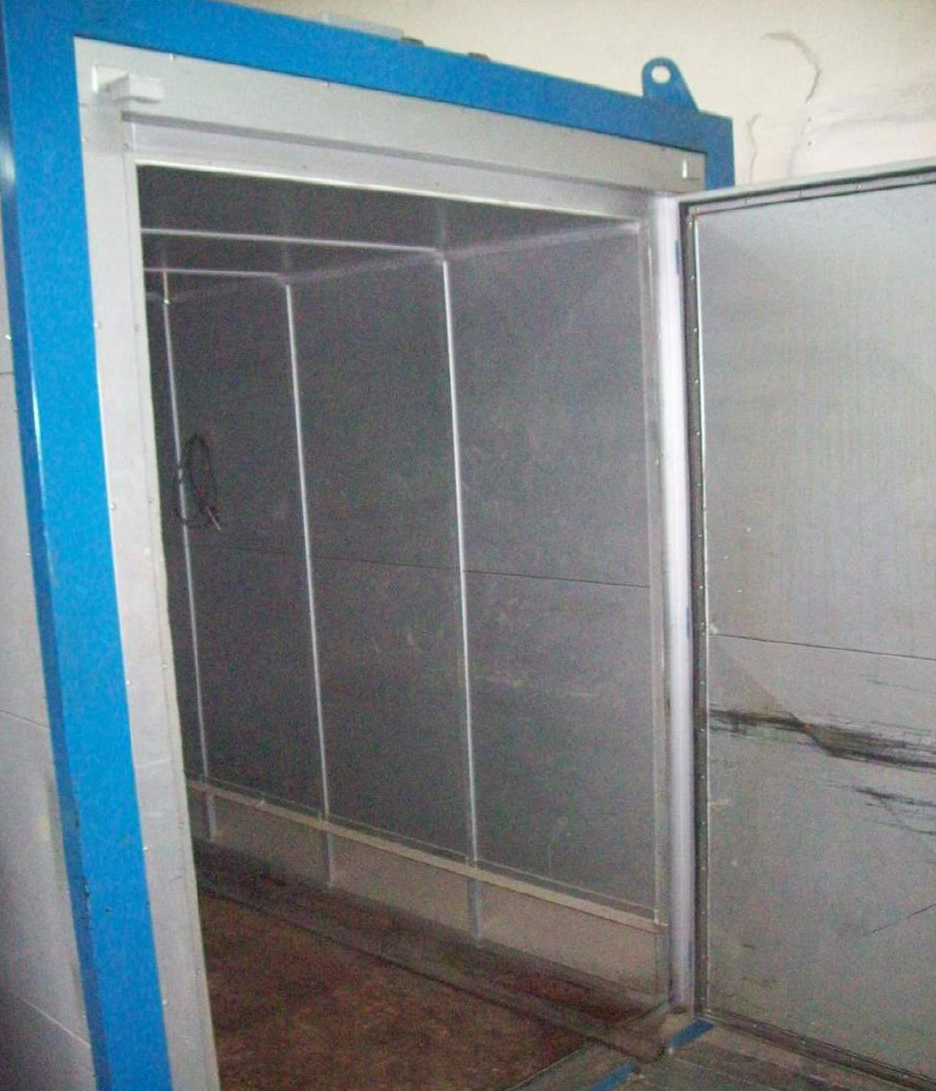

6.2.6) Ensayo de sellado (Cláusula 12)
La unidad deberá calentarse completamente durante al menos 2 horas, para detectar cualquier fuga de aceite del contenedor y de los bushings.

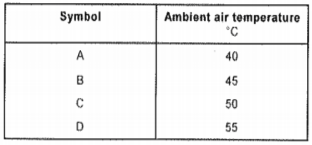

La temperatura del ensayo no deberá ser inferior a 20 ºC por encima del valor máximo indicado en la tabla.
Leyden: 12 hs @ 85 ºC
6.3 Ensayos de tipo
Los ensayos de tipo se realizan para comprobar que los capacitores cumplen con las características y requisitos operativos especificados en la norma en lo referente al diseño, dimensiones, materiales y fabricación.
Los ensayos de tipo se realizan sobre prototipos o muestras del lote total.
6.3 Ensayos de tipo

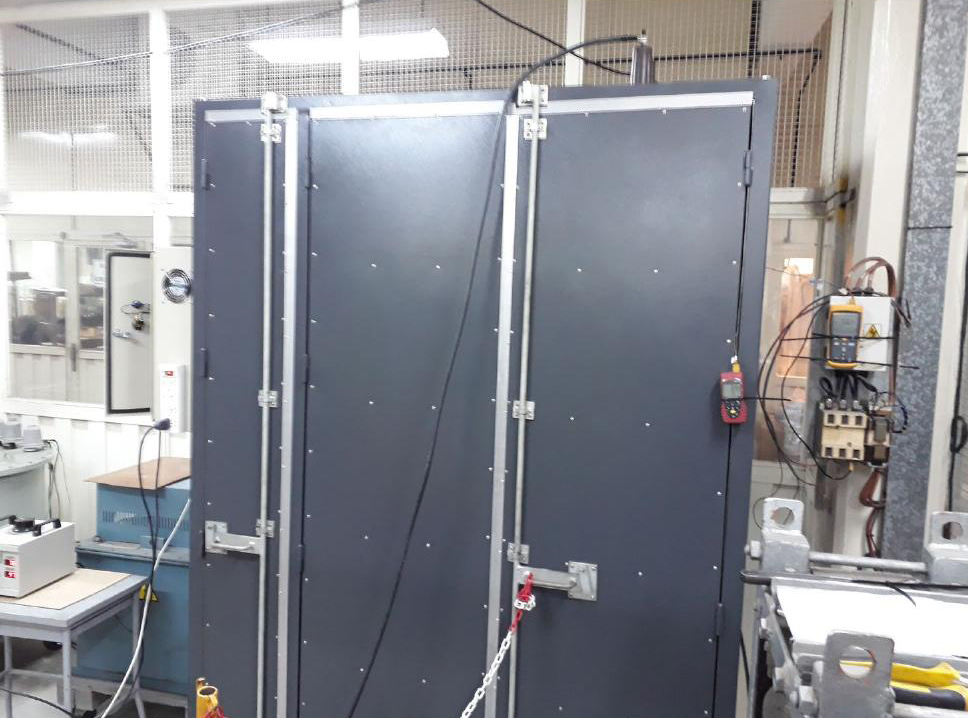

6.3.1) Ensayo de estabilidad térmica (Cláusula 13)
El propósito de este ensayo es asegurar la estabilidad térmica del capacitor bajo condiciones de sobrecarga. También sirve como medio para acondicionar el capacitor y permitir realizar una medición reproducible de pérdidas.

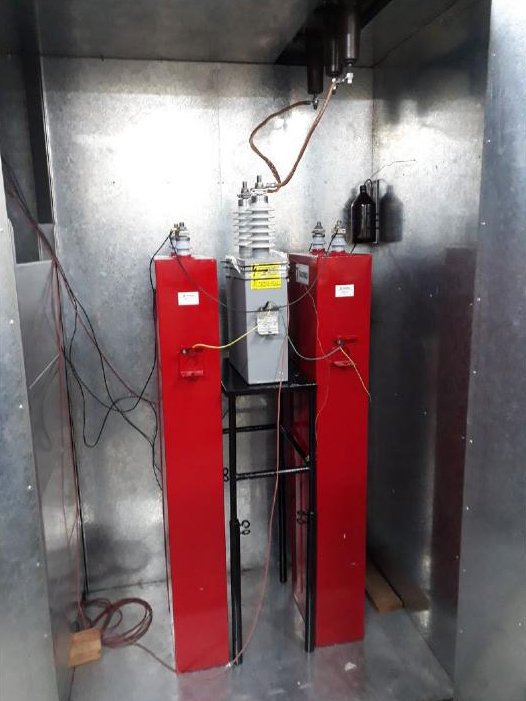

Un paso importante del procedimiento es disponer la unidad ensayada de manera tal que se simule la influencia de unidades adyacentes en servicio.
6.3.2) Medición de la tangente del ángulo de pérdidas (tan δ) a temperatura elevada (Cláusula 14)
La medición generalmente se realiza directamente en conjunto con el ensayo de estabilidad térmica.
6.3 Ensayos de tipo

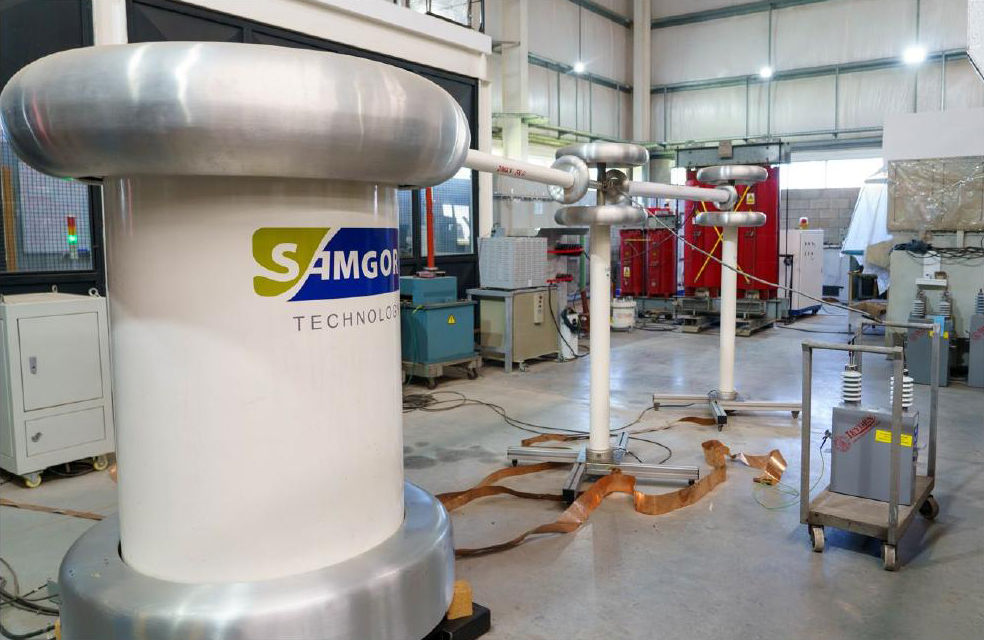

6.3.3) Ensayo de tensión AC entre terminales y contenedor (Cláusula 15.1)
Este ensayo debe verificar que el aislamiento principal entre terminales y carcasa esté correctamente diseñado.
Si el capacitor está diseñado para uso en exteriores, el ensayo deberá realizarse con lluvia artificial.
La duración del ensayo es de 1 minuto.
6.3 Ensayos de tipo

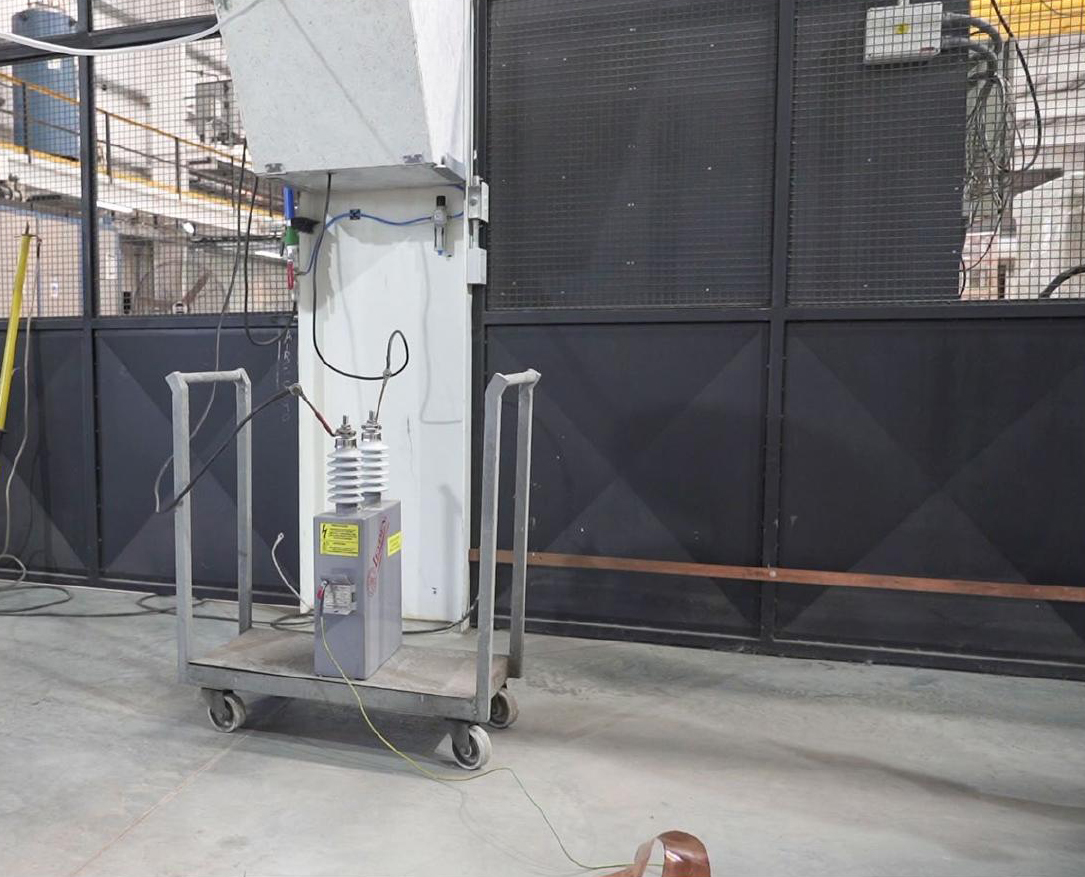

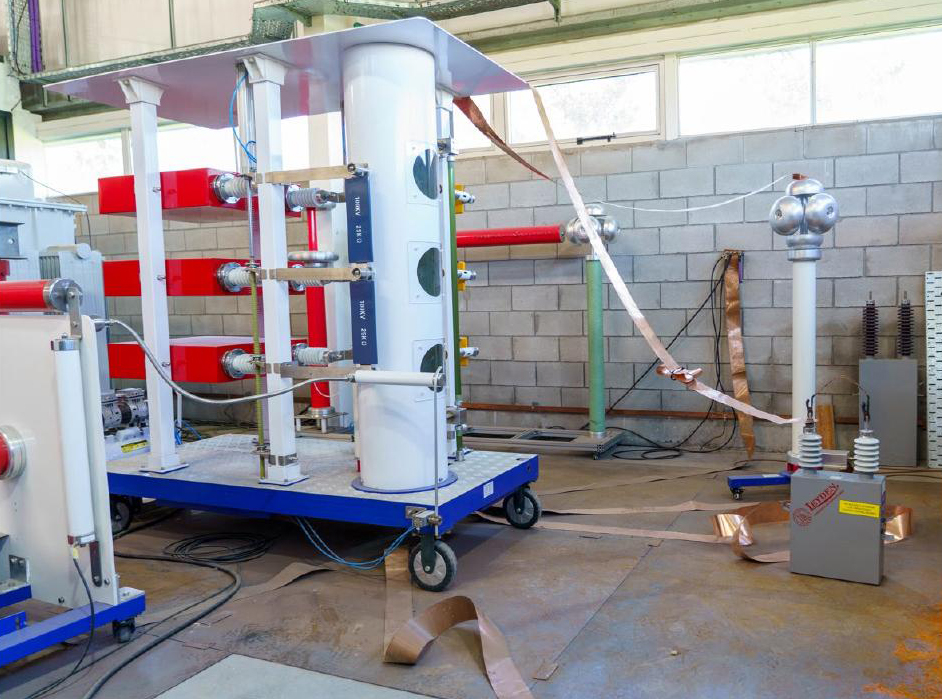

6.3.4) Ensayo de tensión de impulso atmosférico entre terminales y contenedor (Cláusula 15.2)
Este ensayo verifica el diseño del aislamiento principal y de los bushings, así como que se cumpla la clase de aislamiento especificada.
El ensayo se realiza en el laboratorio de LEYDEN utilizando un equipo que simula una sobretensión provocada por un rayo.
Valores típicos de sobretensión:
95 kV
170 kV
6.3 Ensayos de tipo
Se deberán aplicar 15 impulsos de polaridad positiva y 15 impulsos de polaridad negativa entre los bushings (unidos entre sí) y el contenedor.
El ensayo deberá realizarse de acuerdo con la norma IEC 60060-1, pero utilizando una onda de 1,2/50 a 5/50 μs, con un valor de cresta correspondiente al nivel de aislamiento.

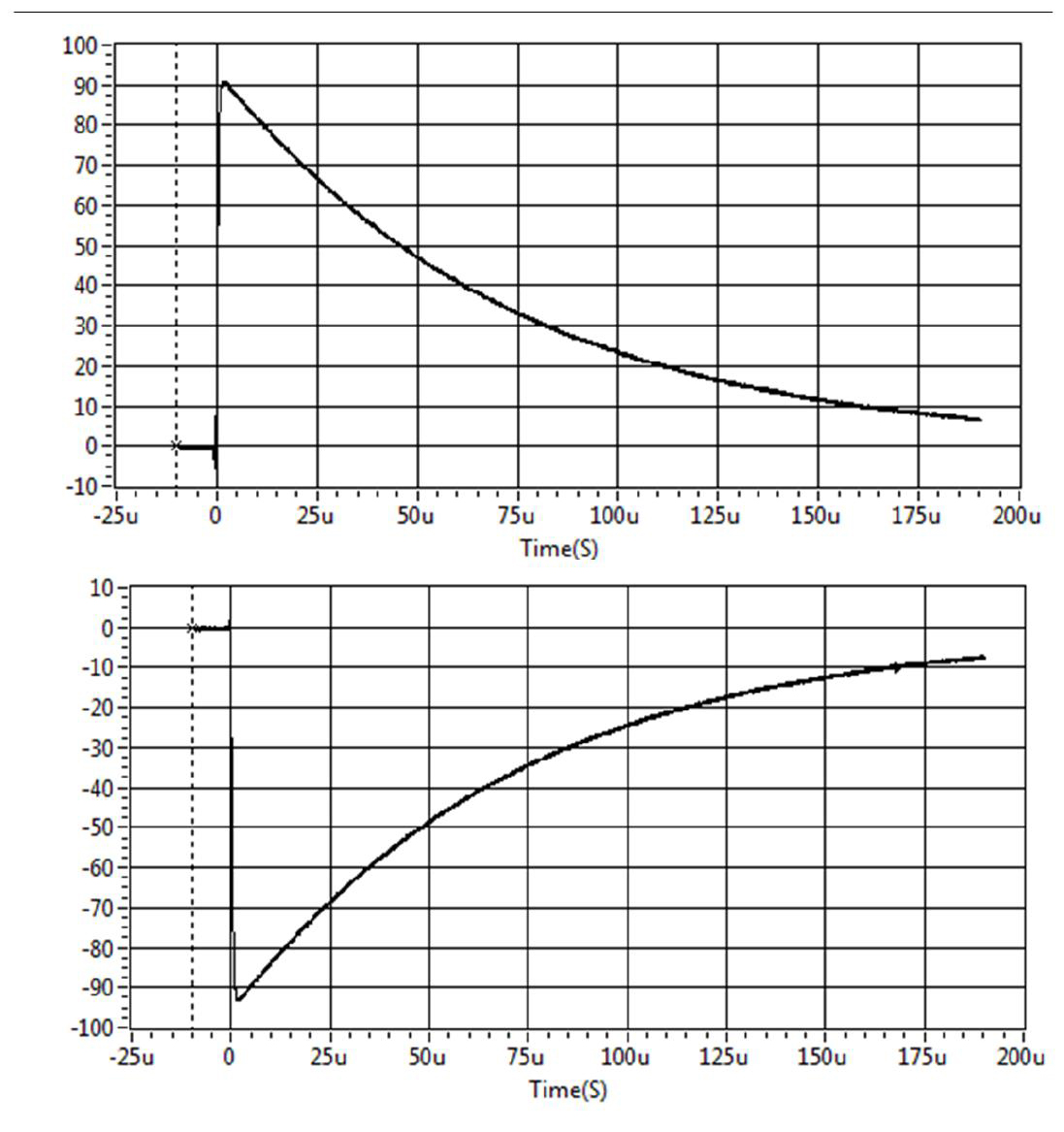

Formas de onda de impulso atmosférico positivas (+) y negativas (-)
6.3 Ensayos de tipo

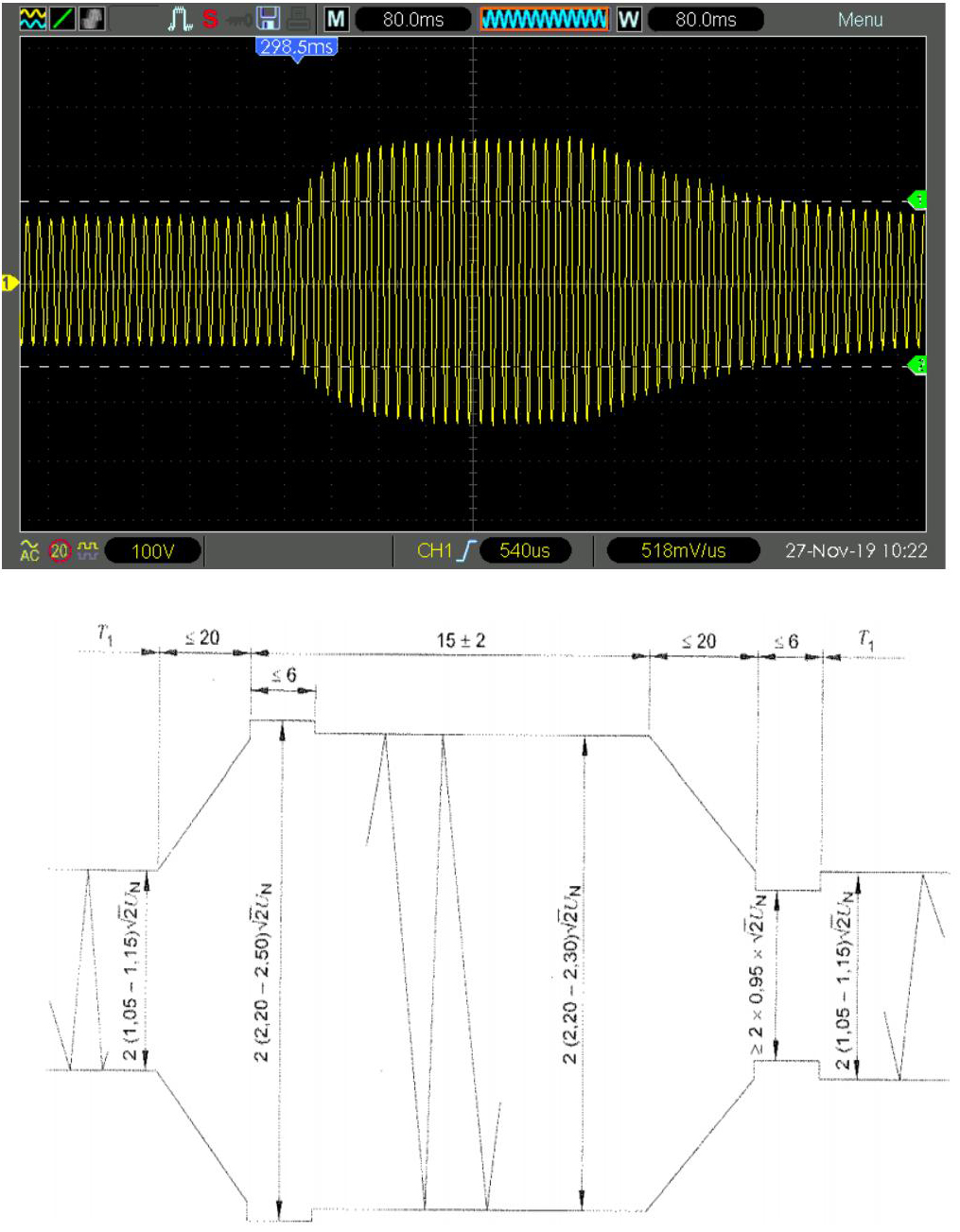

6.3.5) Ensayo de ciclos de sobretensión transitoria (Cláusula 16)
El ensayo se realiza para comprobar que los ciclos repetidos de sobretensión no provoquen una perforación dieléctrica.
El ensayo somete al dieléctrico a un alto nivel de tensión durante un corto período de tiempo, seguido por una reducción de la tensión a un nivel con un cierto margen por encima del valor nominal.
Luego de algunos minutos en el nivel de tensión reducido, la secuencia se repite.
6.3 Ensayos de tipo
6.3.6) Ensayo de descarga por cortocircuito (Cláusula 17)
El propósito de este ensayo es detectar deficiencias en las conexiones internas.
El capacitor deberá ser sometido a cinco descargas de este tipo dentro de un período de 10 minutos.
La tensión de ensayo es 2,5 x Un (Vdc).
6.3 Ensayos de tipo

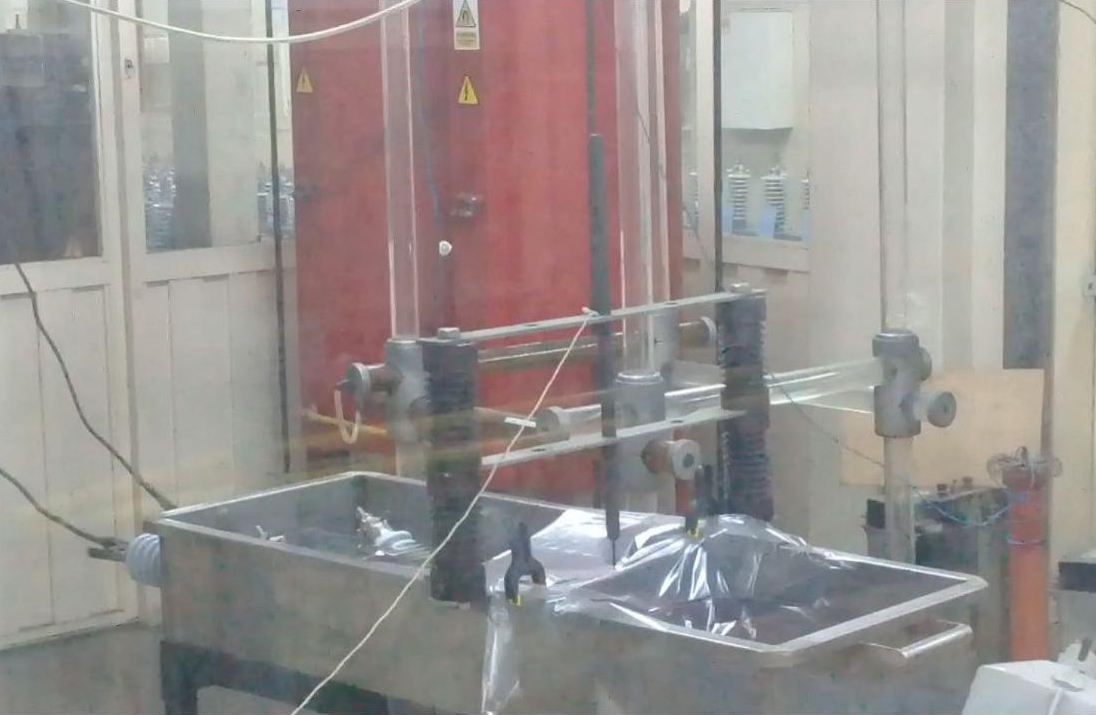

6.3.7) Ensayo de desconexión de fusibles internos (IEC 60871-4)
Se simula intencionalmente la falla de un elemento en los extremos del rango de tensión de trabajo especificado para los fusibles internos.
El fusible deberá actuar sin dañar los componentes adyacentes al mismo.
También se verifica la capacidad de soportar la tensión residual presente sobre un fusible operado.
